电动控制扭矩扳手的构造和设计分析

电动控制扭矩扳手在钢结构工程中的应用比较高，和传统的扳手相比有着十分方便操作的功能。我们在进行螺栓装配的时候，为了保障螺栓连接存在的可靠性，需要合理的对螺栓连接预紧力进行控制。而电动控制扭矩扳手的出现，相比传统风动扳手存在的旋转速度高、冲击力度大以及扭矩不稳等问题进行解决，能很好对螺栓力矩进行控制。

—、电动控制扭矩扳手的构造

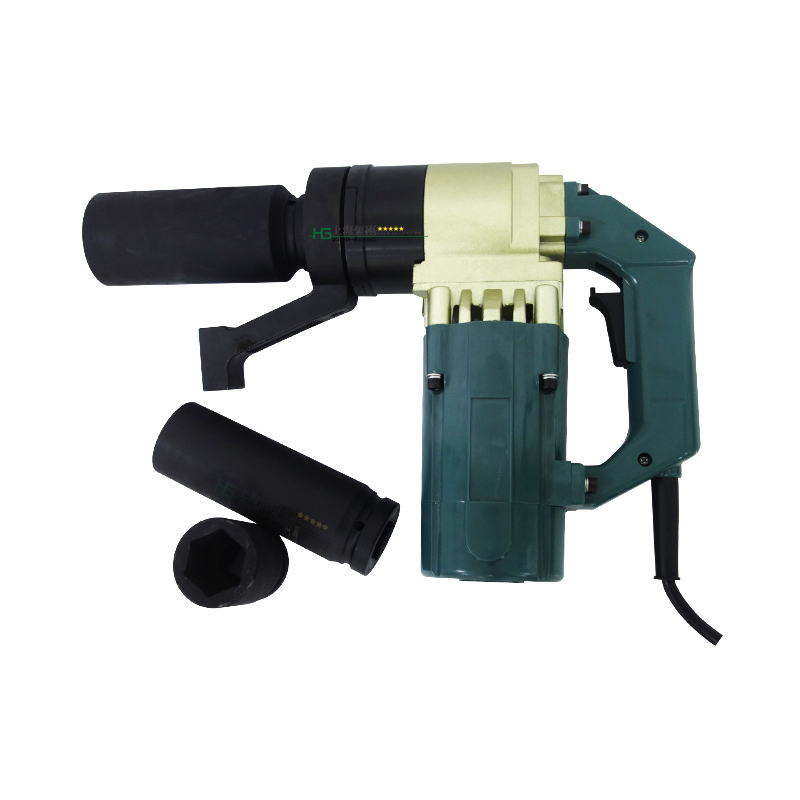

电动扳手是由控制系统、步进电机以及扳手工作头等部分组成。在按下扳手操作按钮电机进行工作后，就会带动行星齿轮机构的中心轮进行转动，扭矩是由系杆传送至低速行星齿轮机构的中心轮上。在明确低速级行星齿轮机构齿圈和系杆的扭矩关联之后，就可以使用监测传感器的扭矩值对扳手头的扭矩进行测量。其装置十分可靠，在一定范围中灵敏度相对高，以上特征使其成为钢结构相关工程中首先的电动工具。#电动扭矩扳手#

二、电动控制扭矩扳手的设计

考虑到电动扳手是人为操作，势必要在重量和体积这块花功夫。因此，我们选择了体积小，扭矩与转速容易控制的步进电机作为动力装置。减速装置则使用结构紧凑及传动较大的行星齿轮。为了提升工作效率以及减少拧紧时间，在控制步进电机上设定了两档工作转速。在螺栓旋紧的初期，螺母在螺栓上进行旋转时只用对螺旋的摩擦阻力矩进行控制，其需要的拧紧力矩相对小，可以快速的间拧紧。而在螺栓旋紧的过程中，螺母和被连接件在贴合之后增强了其贴合力矩，所以需要增加扳手拧紧力矩，以此实现低速拧紧的目的。
